PNETLab从安装到登录¶
1.什么是PNETLab¶
PNETlab（Packet Network Emulate Tool Lab）是一款允许下载并可以共享的社区版共享实验平台。它由两部分组成。包括PNETLab Box和PNETLab Store。
- PNETLab Box（具有离线和在线两种模式）是一款安装在虚拟机上的运行环境。
- PNETLab Store是一个网络平台，上面有基于PNETLab多种免费实验环境，涵盖了数据库，数据通信，操作系统等领域。
2.硬件要求¶
最低的笔记本电脑/PC 台式机系统要求
先决条件：
CPU：支持 Intel® VT-x /EPT 虚拟化的 Intel CPU 操作系统：Windows 7、8、10 或 Linux Desktop VMware Workstation 12.5 或更高版本
VMware Player 12.5 或更高版本
| PC/笔记本电脑硬件要求 | |
|---|---|
| 中央处理器 | Intel i5/i7（4 个逻辑处理器），在 BIOS 中启用 Intel 虚拟化 |
| 内存 | 8Gb |
| 硬盘空间 | 40Gb |
| 网络 | 局域网/无线局域网 |
| PNETLab 虚拟机要求 | |
| 中央处理器 | 4/1（处理器数量/每个处理器的核心数量）启用 Intel VT-x/EPT 虚拟化引擎 |
| 内存 | 6Gb或更多 |
| 硬盘 | 40Gb 或更多 |
| 网络 | VMware NAT 或桥接网络适配器 |
注意：最小的 PC 台式机/笔记本电脑将能够运行小型实验室。每个实验室的性能和节点数量取决于实验室中部署的节点类型。
例子：
IOL 基于图像的节点：每个实验室最多 40-50 个节点 Dynamips 基于图像的节点：每个实验室最多 20-25 个节点 vIOS 基于图像的节点：每个实验室最多 8-10 个节点 CSRv1000 或 XRv 基于图像的节点：每个实验室最多 2-3 个
推荐的笔记本电脑/PC 台式机系统要求
先决条件：
CPU：支持 Intel® VT-x /EPT 虚拟化的 Intel CPU 操作系统：Windows 7、8、10 或 Linux Desktop VMware Workstation 12.5 或更高版本
VW Ware Player 12.5 或更高版本
| PC/笔记本电脑硬件要求 | |
|---|---|
| 中央处理器 | Intel i7（8 个逻辑处理器），在BIOS |
| 内存 | 32Gb |
| 硬盘空间 | 200Gb |
| 网络 | 局域网/无线局域网 |
| PNETLab 虚拟机要求 | |
| 中央处理器 | 8/1（处理器数量/每个处理器的核心数量）启用 Intel VT-x/EPT 虚拟化引擎 |
| 内存 | 24Gb 或更多 |
| 硬盘 | 200Gb 或更多 |
| 网络 | VMware NAT 或桥接网络适配器 |
注意：PC 台式机/笔记本电脑将能够运行中小型实验室。每个实验室的性能和节点数量取决于实验室中部署的节点类型。
例子：
IOL 基于图像的节点：每个实验室最多 120 个节点 vIOS 基于图像的节点：每个实验室最多 20-40 个节点 基于 CSR 图像的节点：每个实验室最多 10 个
虚拟务服器系统要求
先决条件：
CPU：英特尔至强 CPU，支持带有扩展页表 (EPT) 的英特尔® VT-x 操作系统：ESXi 6.0 或更高版本
| 服务器硬件要求 | 规格 |
|---|---|
| 中央处理器 | 推荐 CPU 2x Intel E5-2650v3（40 个逻辑处理器）或更好地支持带有扩展页表 (EPT) 的 Intel® VT-x最低 CPU 是任何支持 Intel® VT-x 的 Intel Xeon CPU带有扩展页表 (EPT) |
| 内存 | 128Gb |
| 硬盘空间 | 2Tb |
| 网络 | 局域网以太网 |
| 服务器硬件要求 | 规格 |
|---|---|
| 中央处理器 | 32/1（处理器数量/每个处理器的内核数量）启用 Intel VT-x/EPT 虚拟化引擎 |
| 内存 | 64Gb 及以上 |
| 硬盘 | 800Gb 及以上 |
| 网络 | vSwitch/VMnet |
注意：每个实验室的性能和节点数量取决于实验室中使用的节点类型。
例子：
120 IOL 基于镜像的实验室
每个实验室 20 个 基于CSRv1000 镜像的节点
专用服务器（裸机）系统要求
先条件：
CPU：Intel Xeon CPU 支持 Intel® VT-x with Extended Page Tables (EPT) 操作系统：Ubuntu Server 16.04.4 LTS x64
| 服务器硬件要求 | 规格 |
|---|---|
| 中央处理器 | 推荐的 CPU Intel E5-2650v3（40 个逻辑处理器）或更好的支持 Intel® VT-x with Extended Page Tables (EPT) 最低 CPU 是任何支持 Intel® VT-x 和 扩展页E表xtended Page Tables (EPT) 的 Intel Xeon CPU |
| 内存 | 128Gb |
| 硬盘空间 | 2Tb |
| 网络 | 局域网以太网 |
支持的虚拟化平台和软件¶
| 虚拟化平台 | 支持情况 |
|---|---|
| VMware Workstation 12.5 或更高版本 | 支持 |
| VMware Player 12.5 或更高版本 | 支持 |
| VMware ESXi 6.0 或更高版本 | 支持 |
| Ubuntu Server 16.04 LTS 作为裸机平台（物理机安装） | 支持 |
| 谷歌云平台 | 支持 |
不受支持的硬件和系统¶
| 硬件或者虚拟化平台 | 支持情况 |
|---|---|
| 基于 AMD CPU 的 PC 或服务器 | 不支持 |
| VirtualBox 虚拟化 | 不支持 |
| 思杰 XenServer | 不支持 |
| 微软 HyperV | 不支持 |
| Ubuntu 17.X 或 18.x 作为平台 | 不支持 |
3.安装PNETLab¶

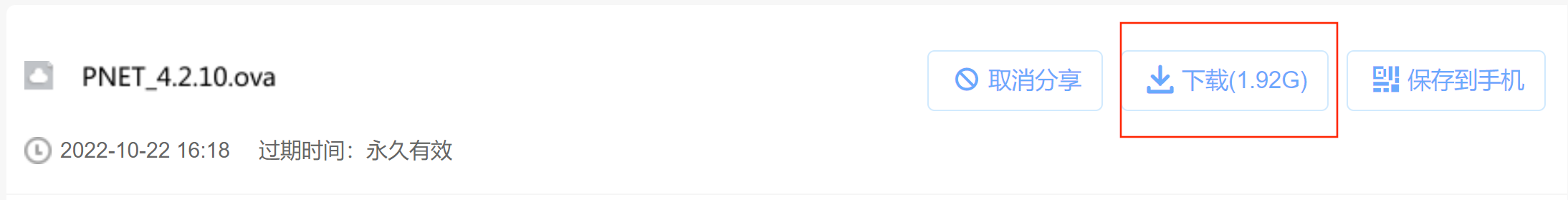

百度网盘下载链接 提取码：2333
1.下载.ova文件，并导入VMWare Workstation。
2.提前下载好WMware Workstation，将下载的好的PNET_4.2.10.ova文件使用VMWare Workstation文件打开。
3.弹出以下对话框，设置好虚拟机名称和虚拟机的存储路径，点击导入按钮。

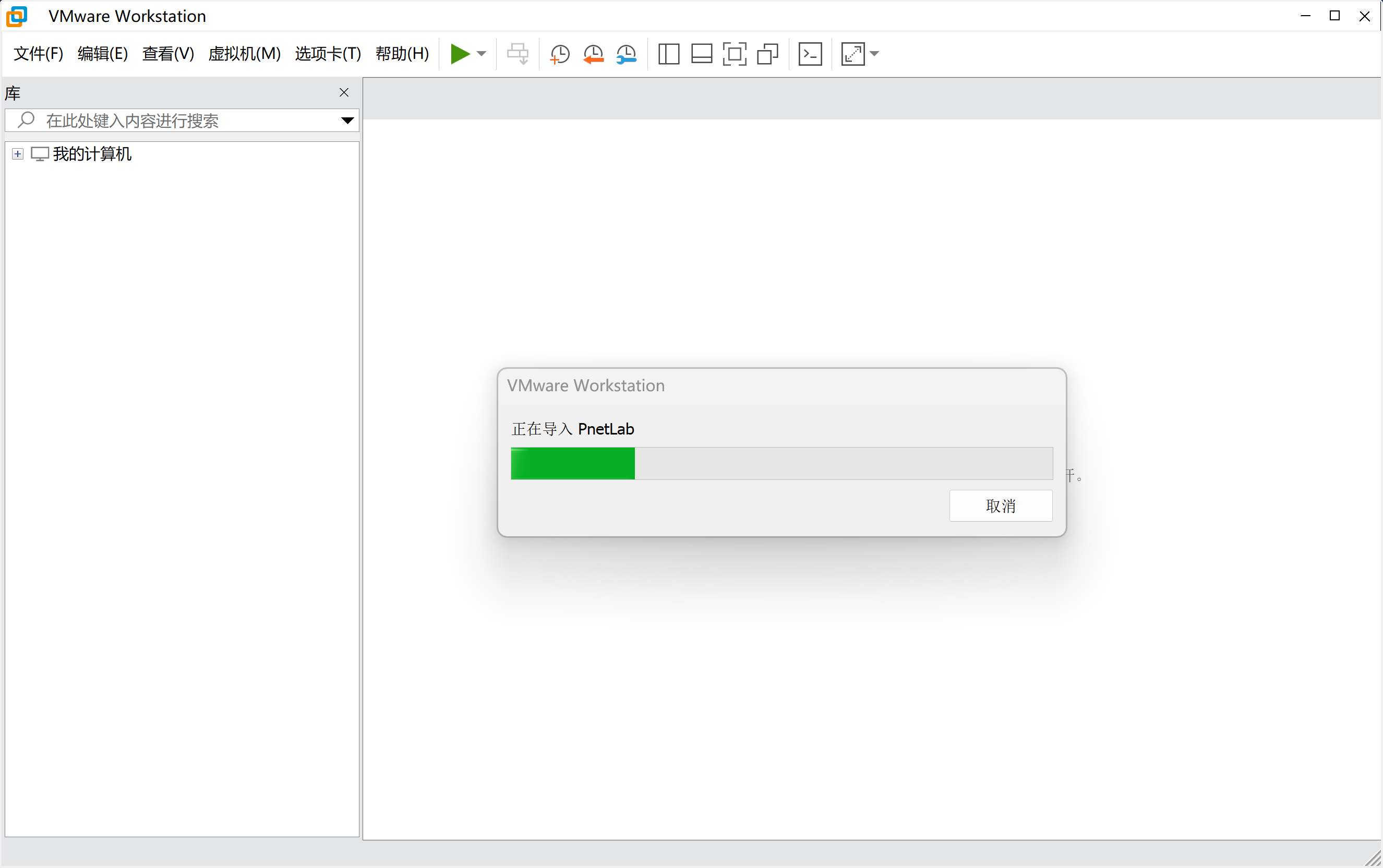

4.等待进度条完成

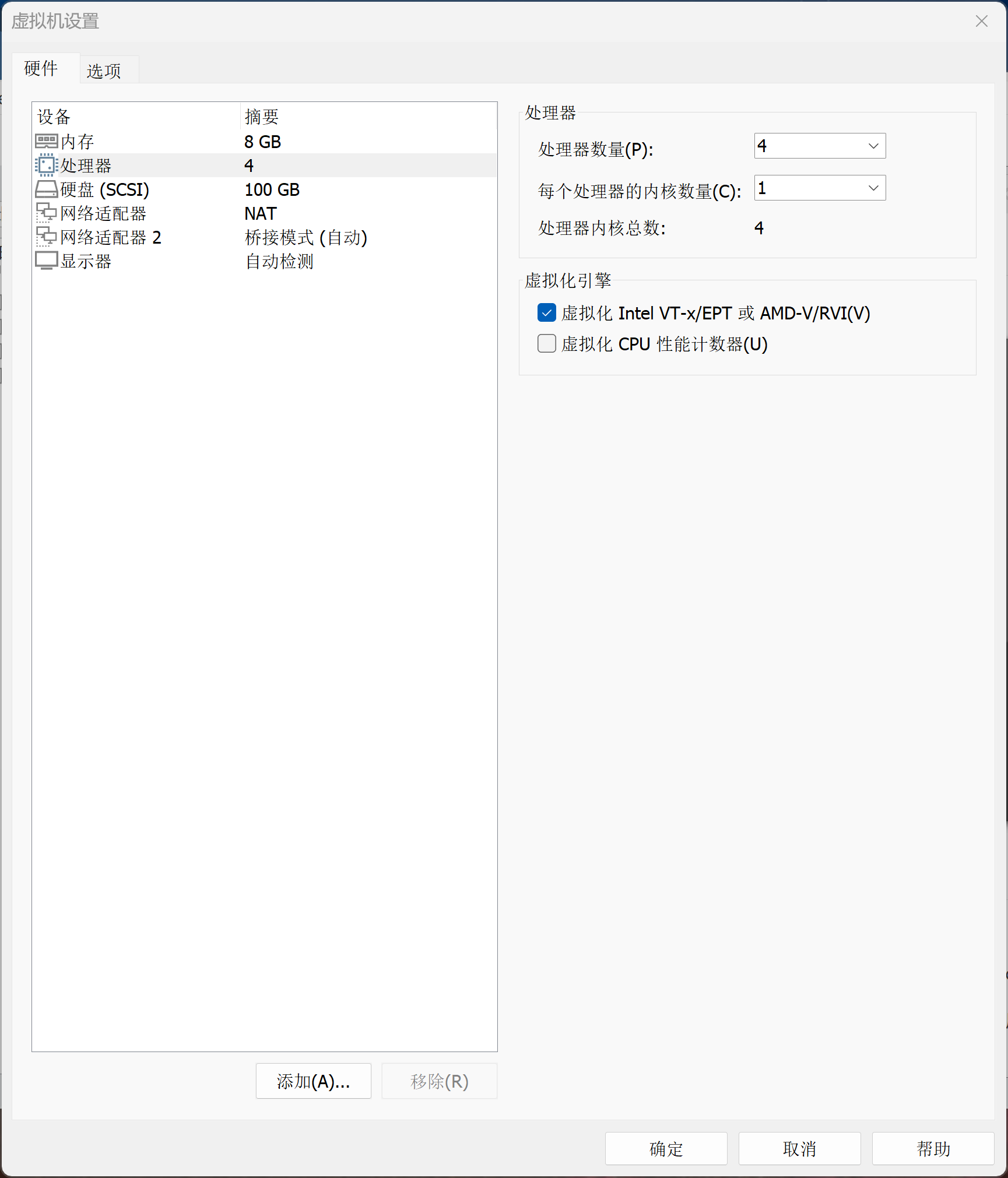

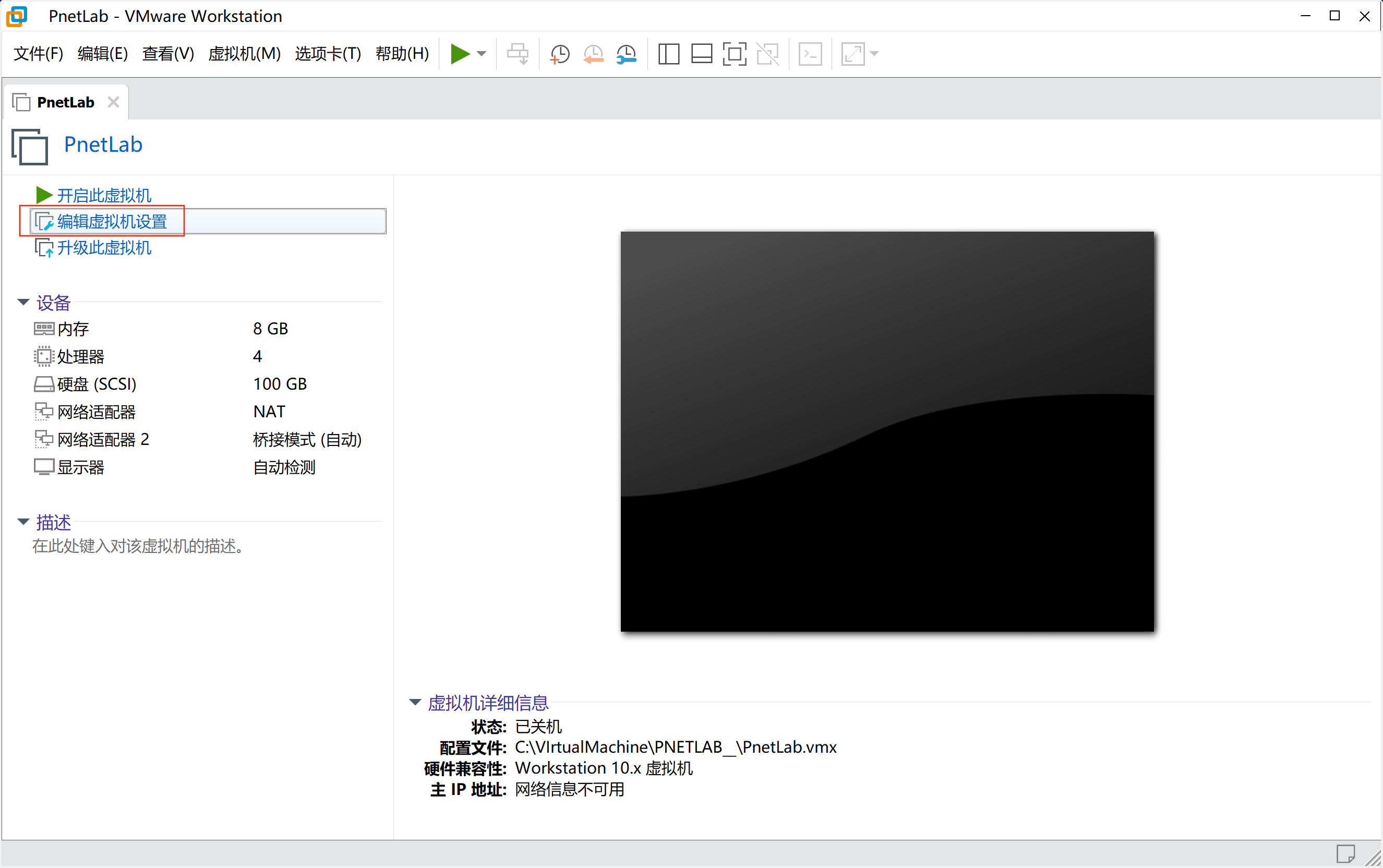

5.虚拟机导入成功后点击编辑虚拟机设置；开启该虚拟机的Intel VT-x/EPT。
注意：虚拟机处理器要开启Intel VT-x/EPT。否则安装完成后虚拟机镜像不能正常启动。

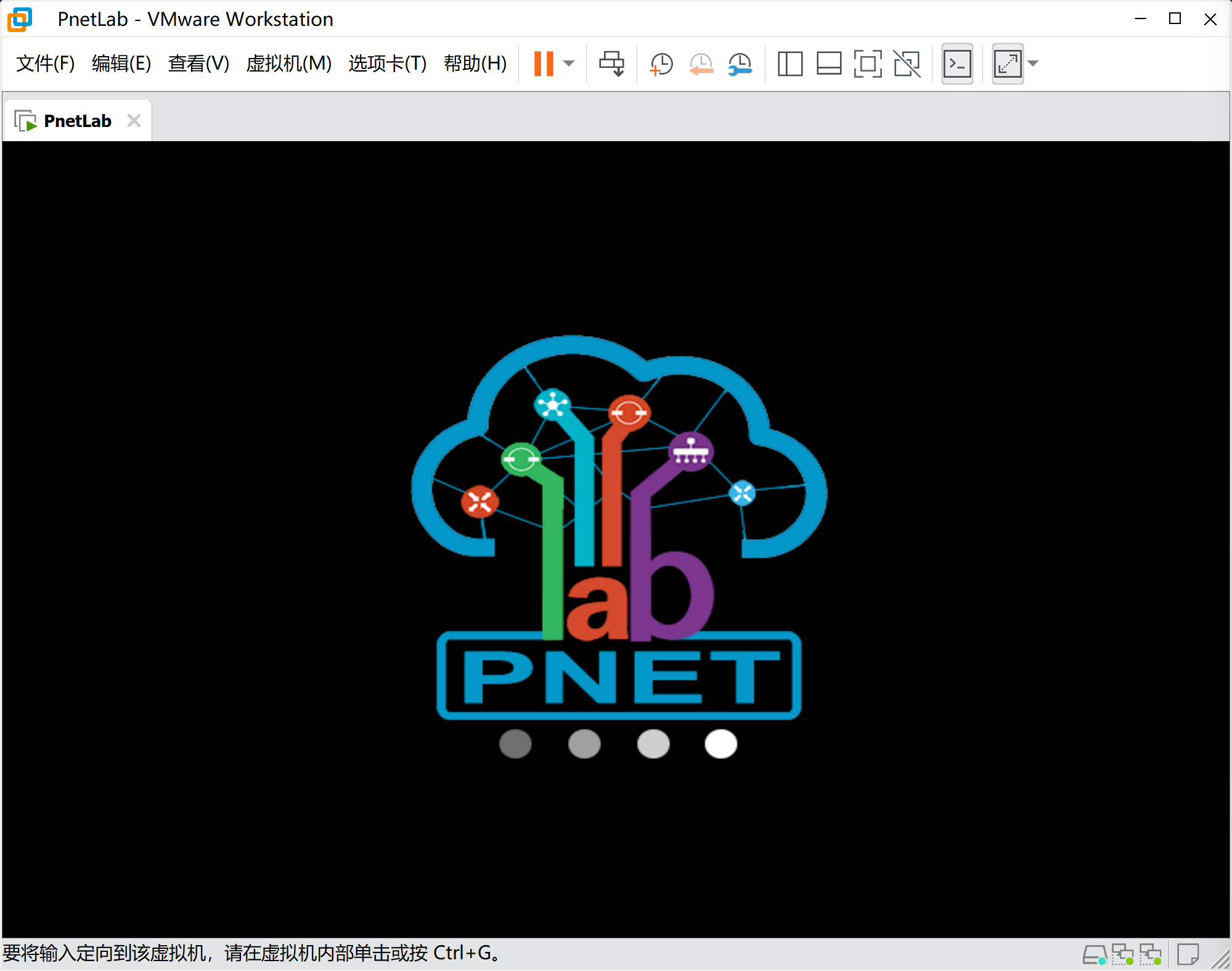

6.开启虚拟机，登录

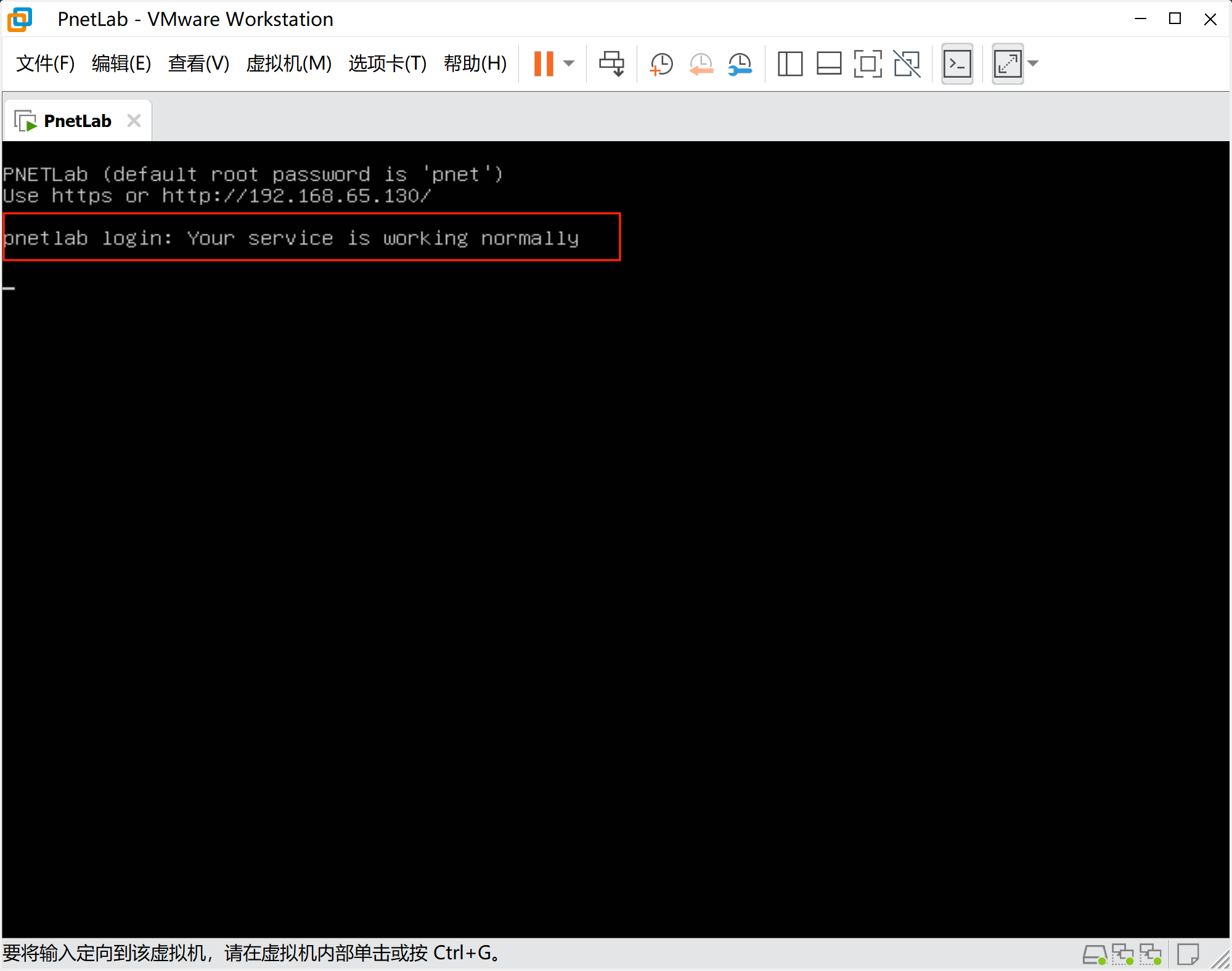

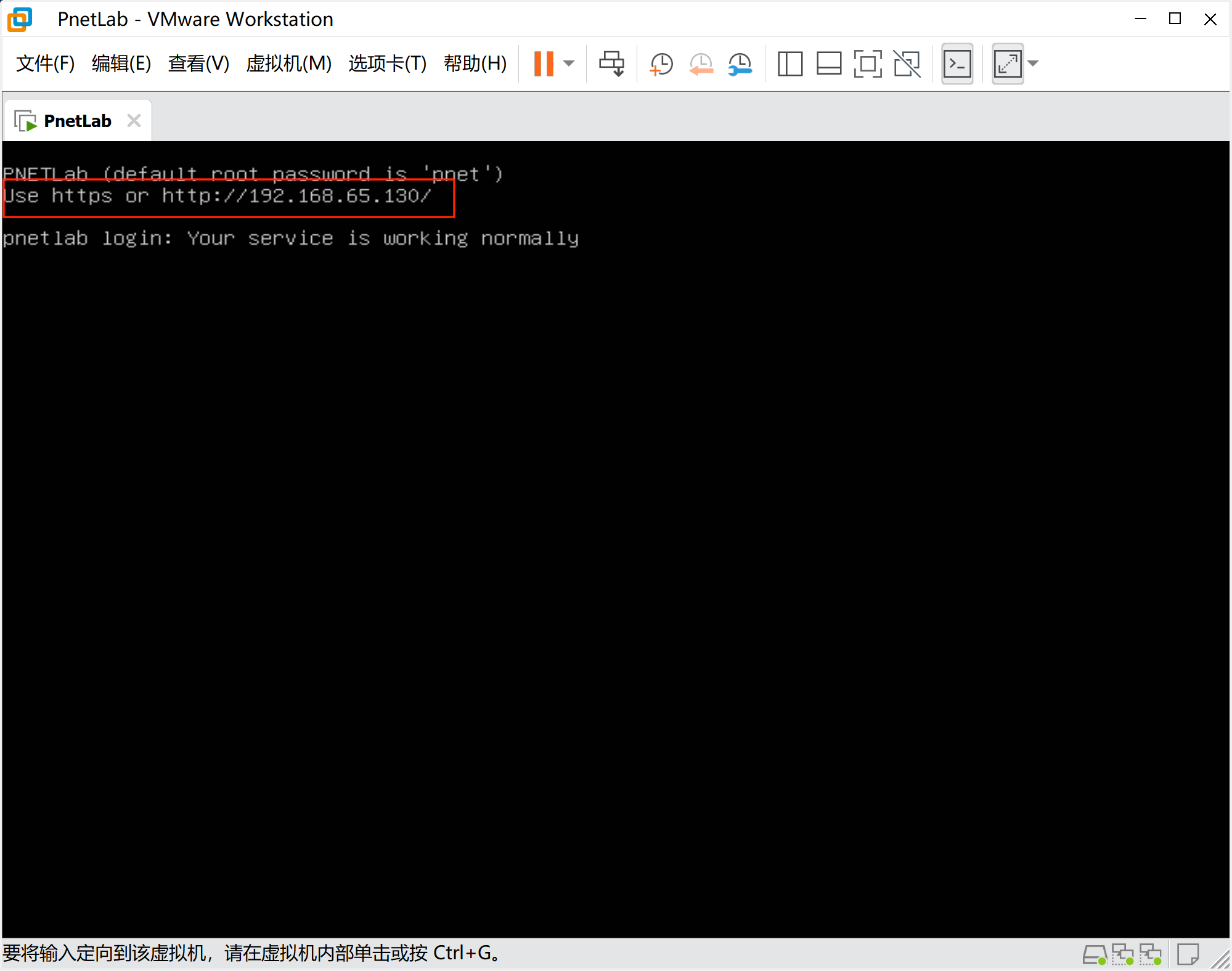

7.查看虚拟机状态是否正常
**注意：**如果出现下图框选起来的提示信息证明已经开启了虚拟机处理器的Intel VT-x/EMP选项。如果跟下图框选出来字段不匹配，一定要开启Intel VT-x/EMP选项。
8.使用给定的IP地址输入浏览器，登录PNETLab

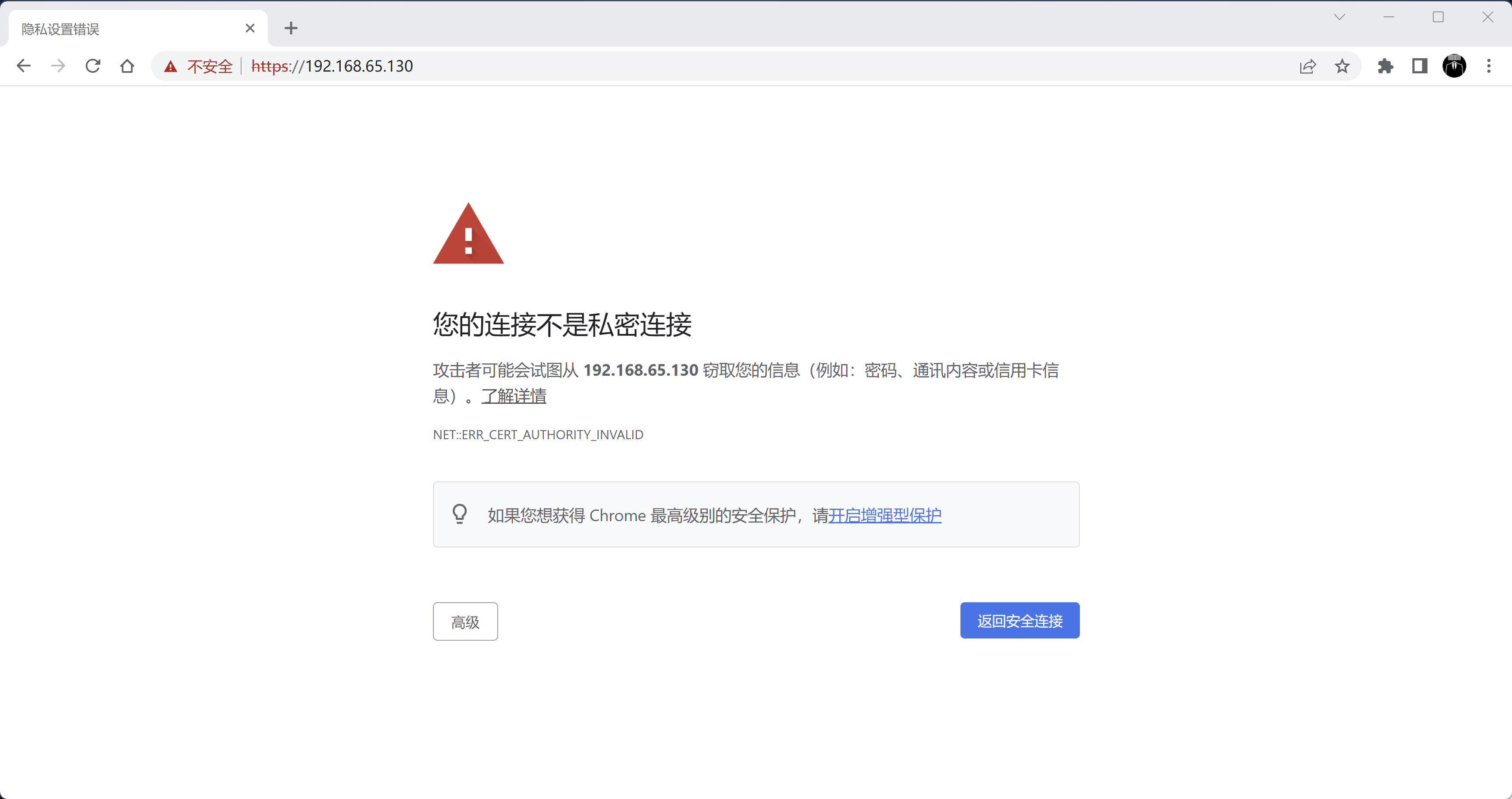

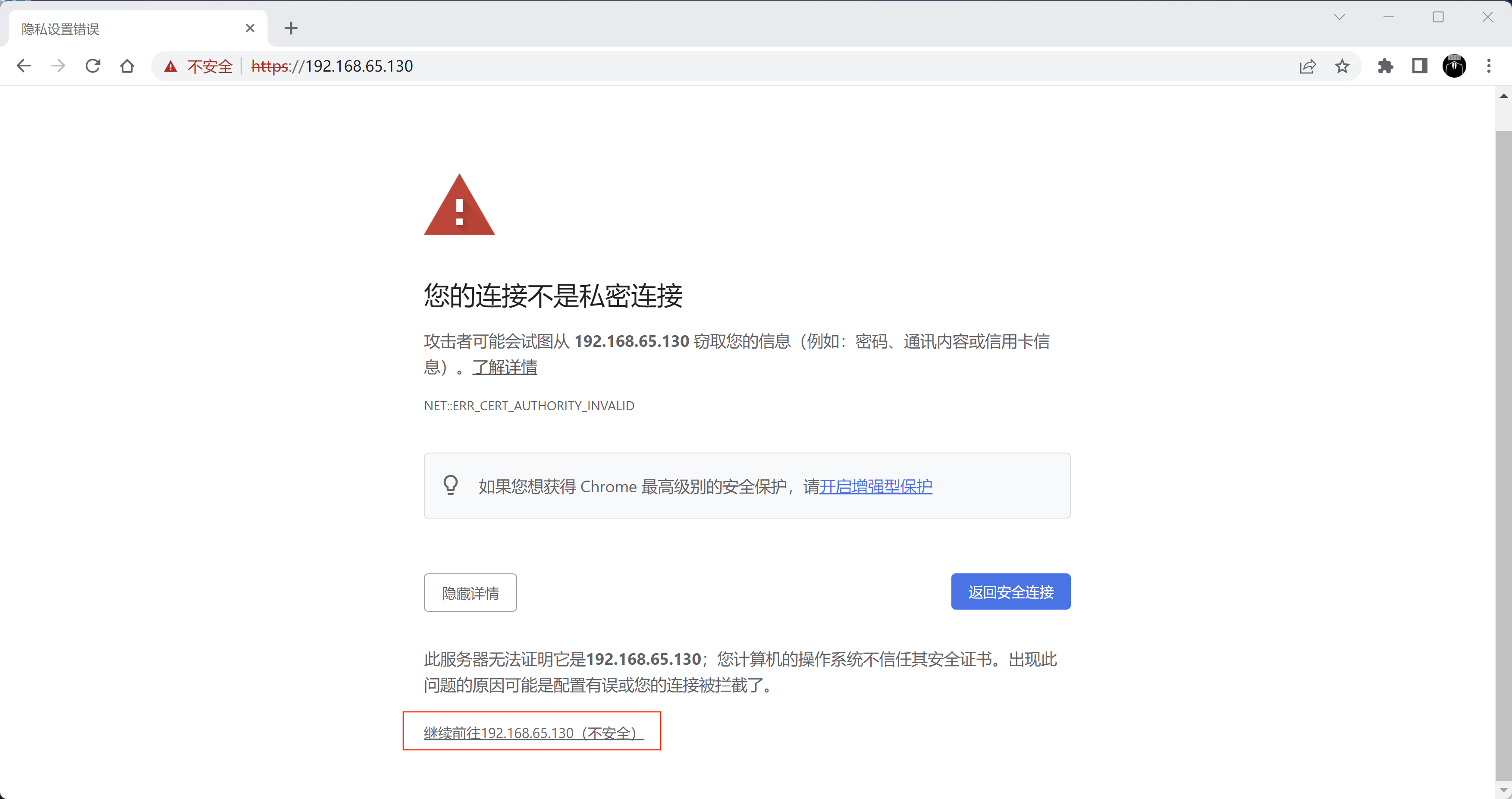

9.在浏览器点击高级选项卡，点击继续前往。

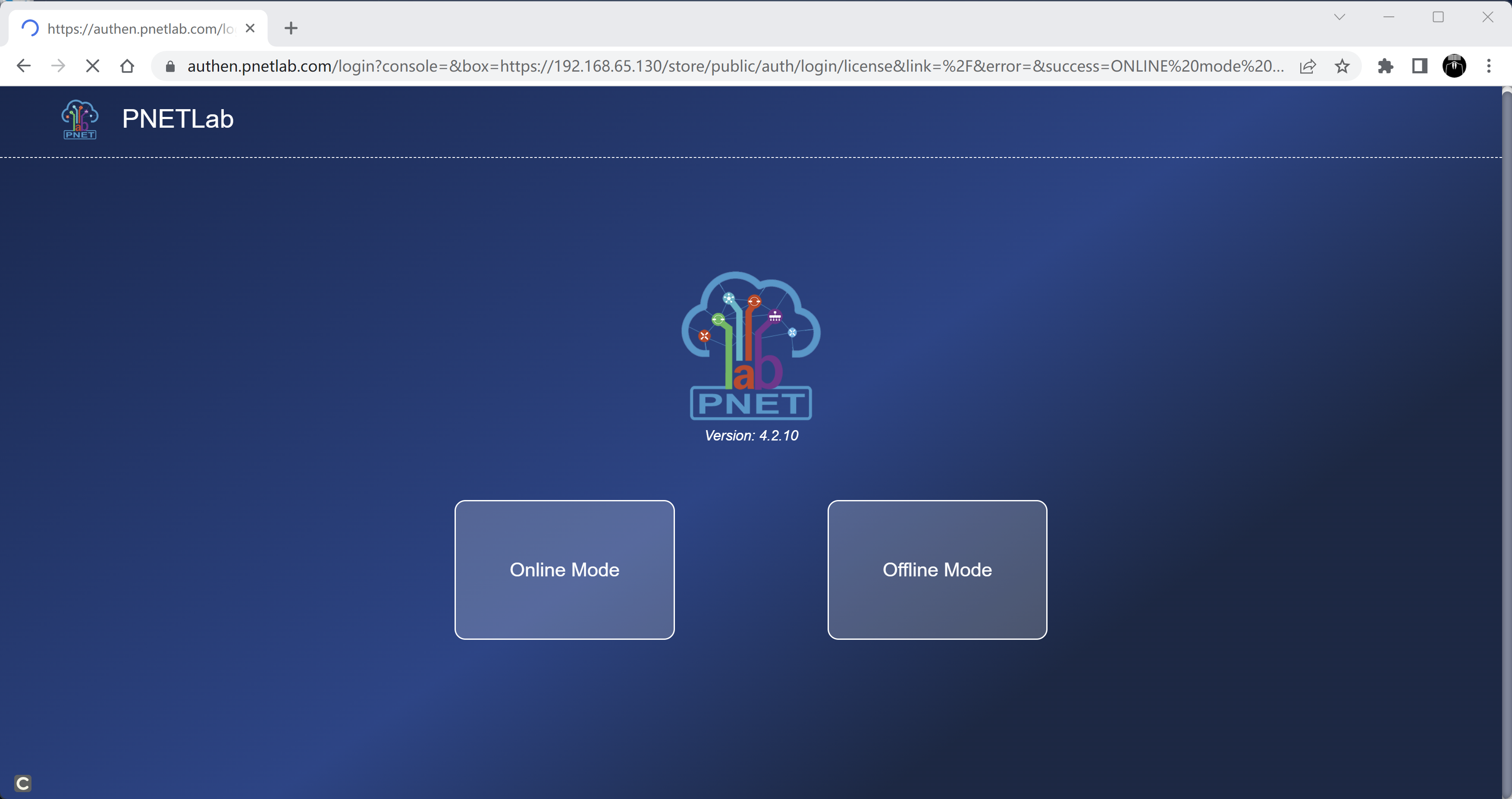

10.出现登录界面；有两种登录模式。Online Mode（在线模式）Offine Mode（离线模式）
11.如果选择在线登录，并且是初次登录需要创建用户名和密码，

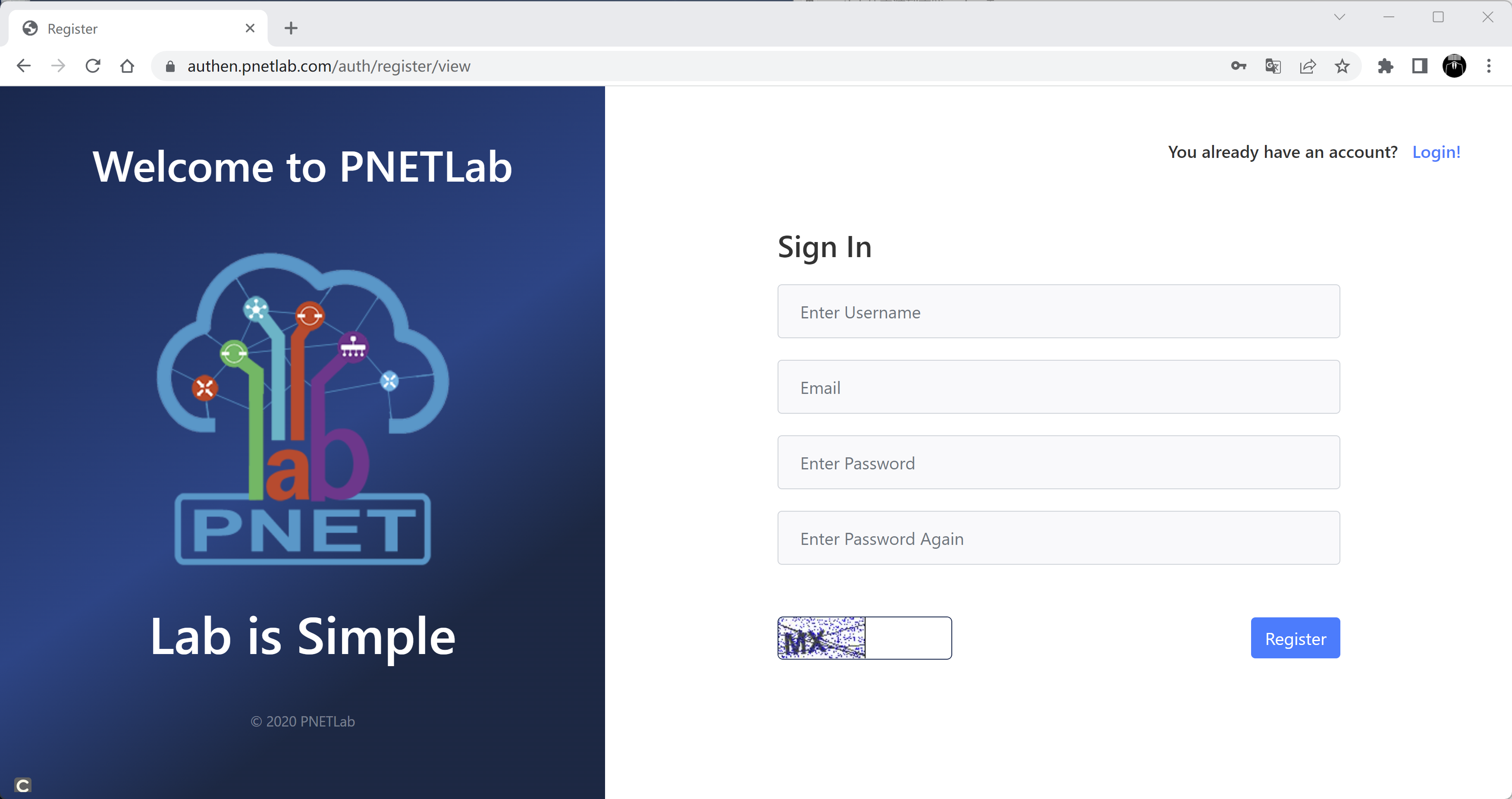

12.点击Sign Up，依次输入用户名，邮箱以及两次密码，验证码

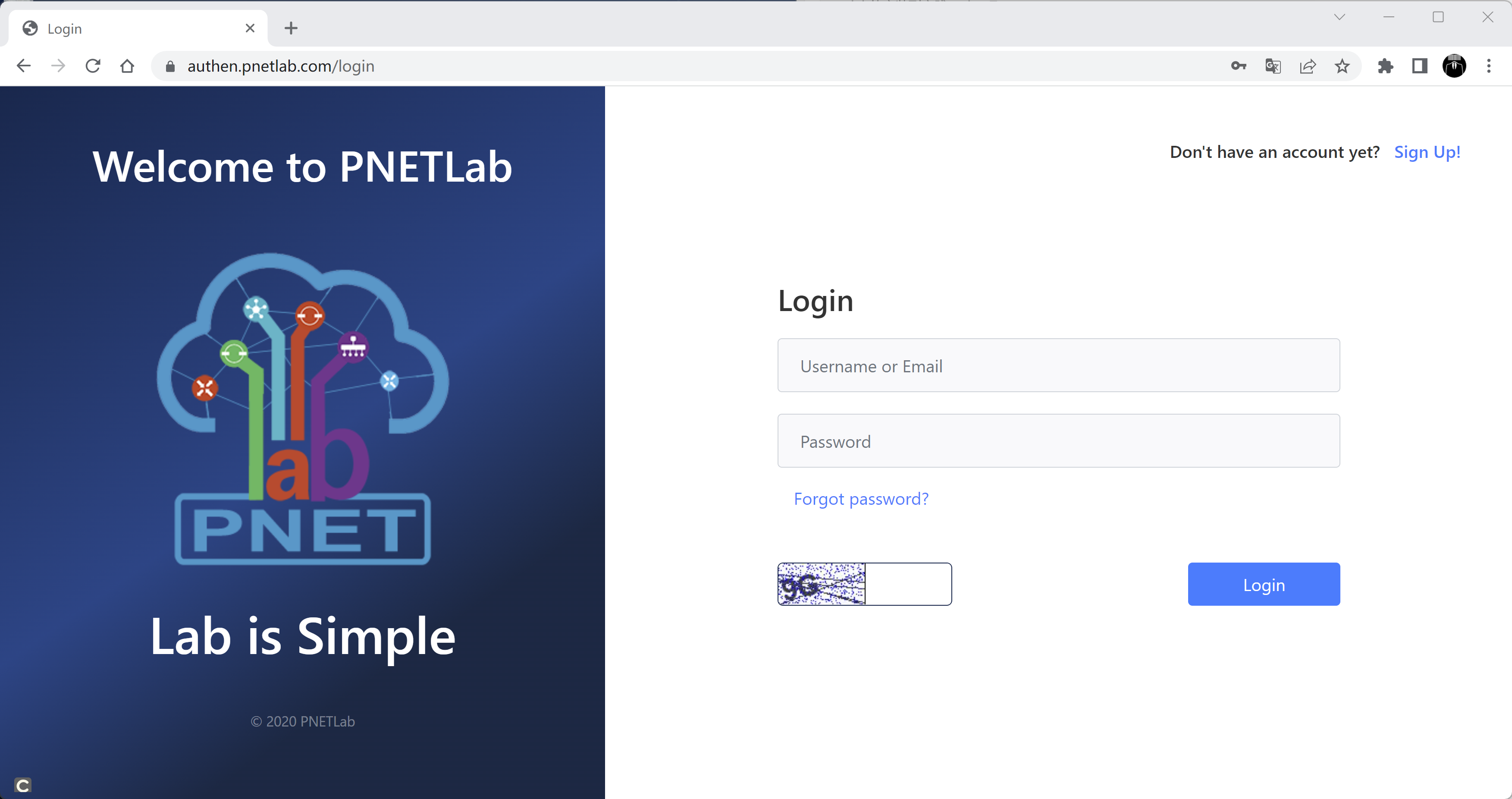

13.注册完成后返回登录界面，依据提示输入相关信息登录即可。

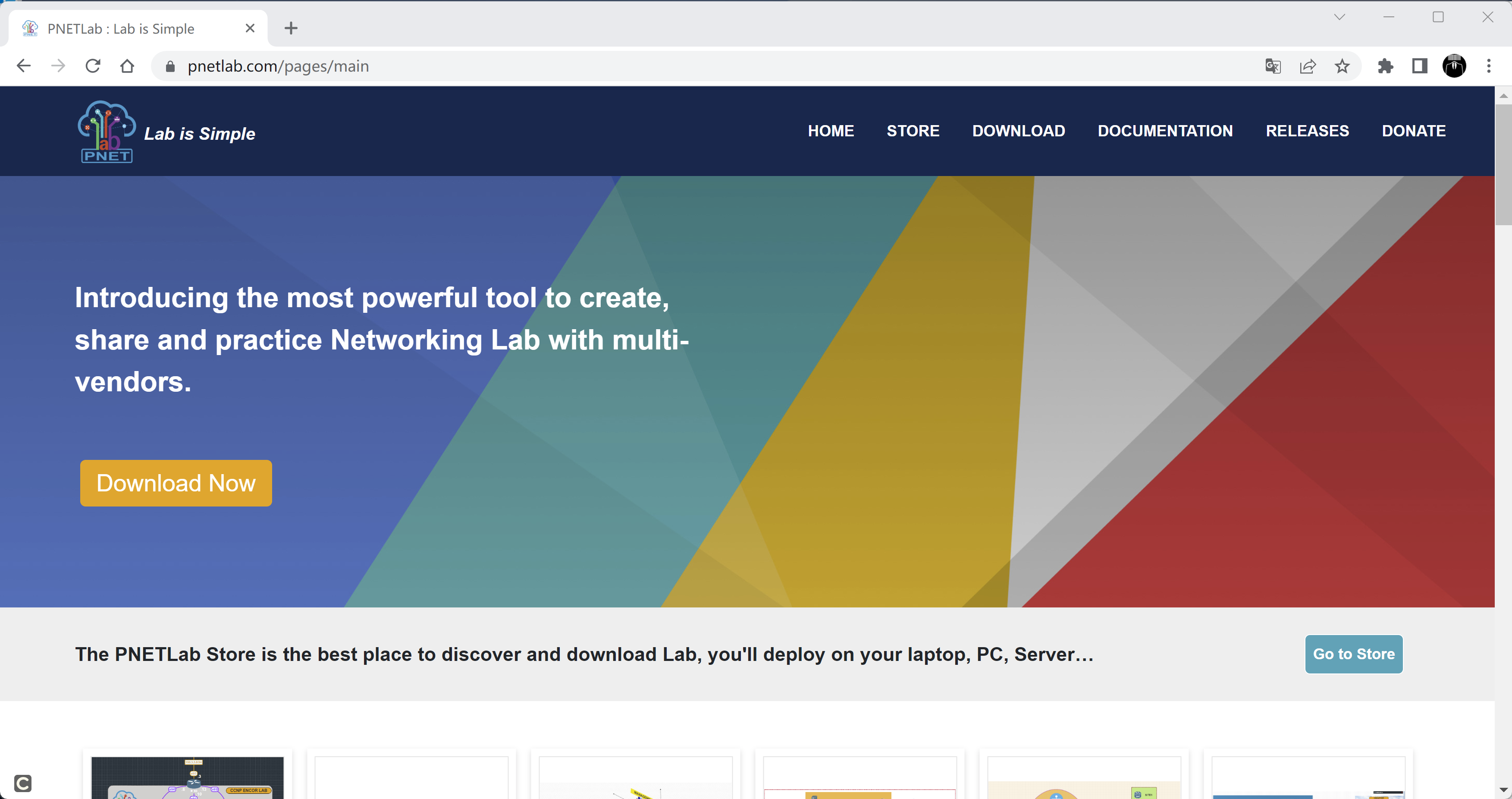

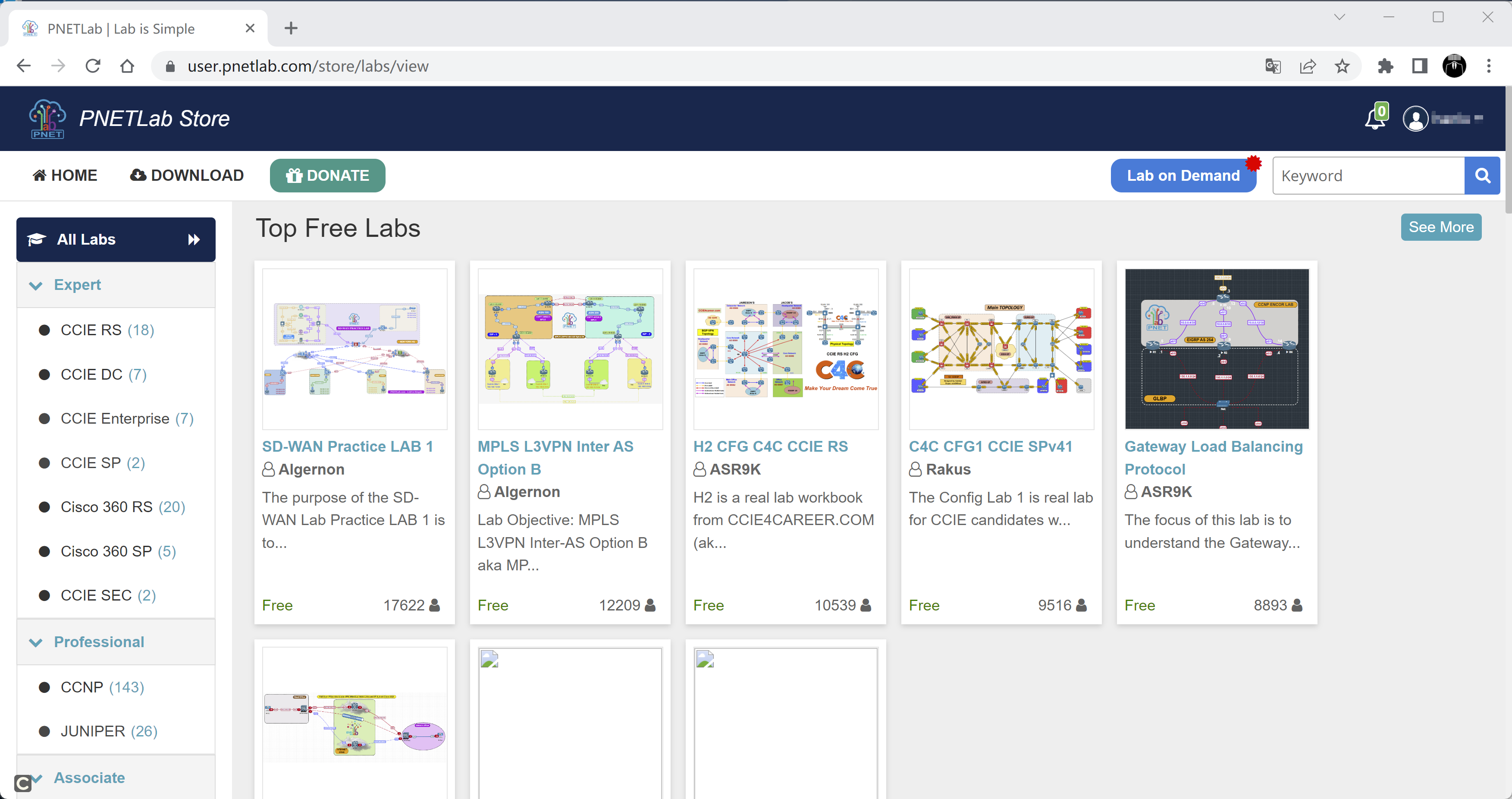

14.登录成功后可以进入Store页面下载现成的网络拓扑进行练习。

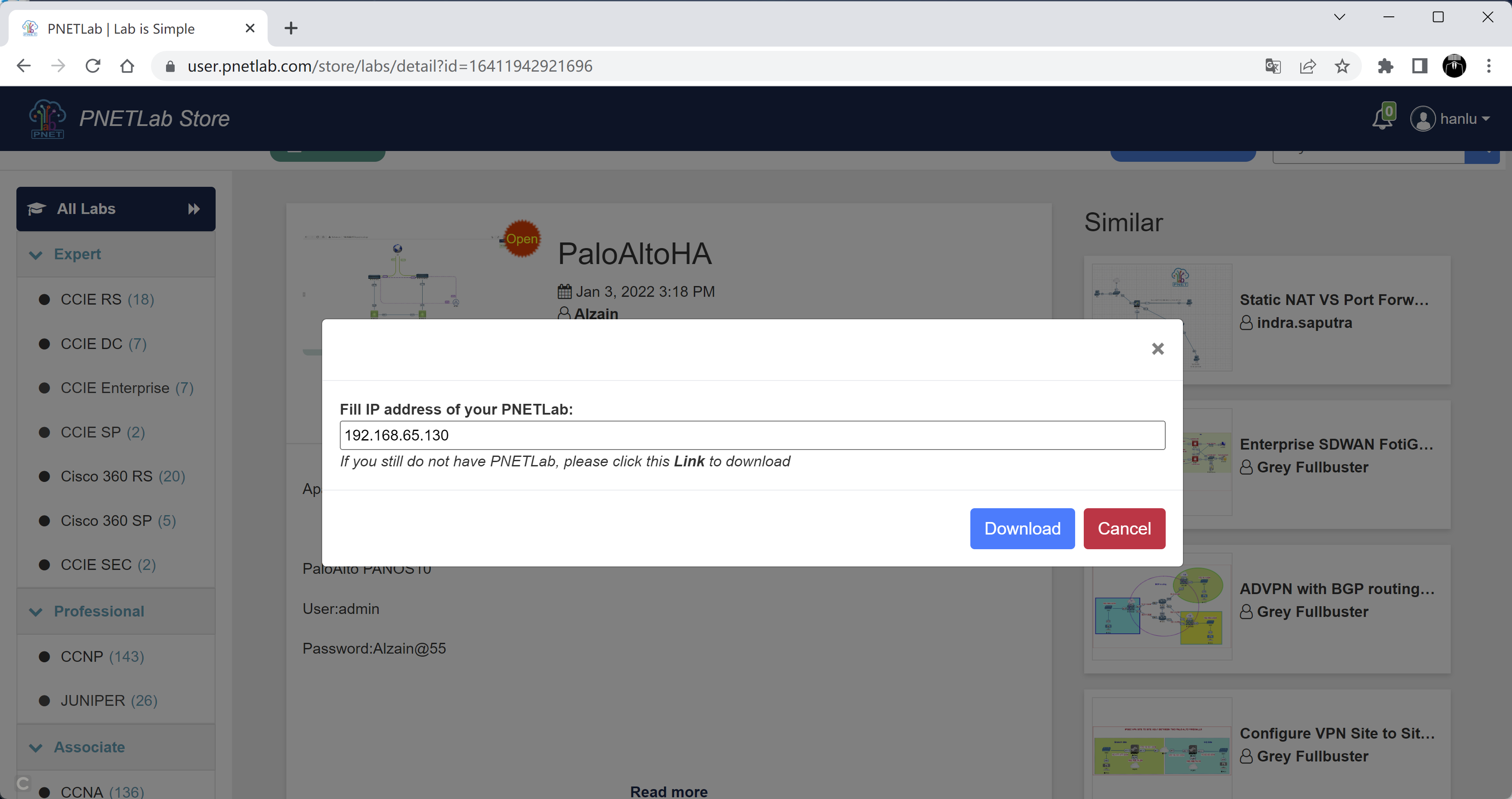

15.点击下载拓扑会弹出一个对话框，在此对话款只需要填写安装好的PNETLab提供的登录IP地址即可
16.点击Download选项卡，页面会跳转到登录页面，输入验证码，点击Login重新登录。

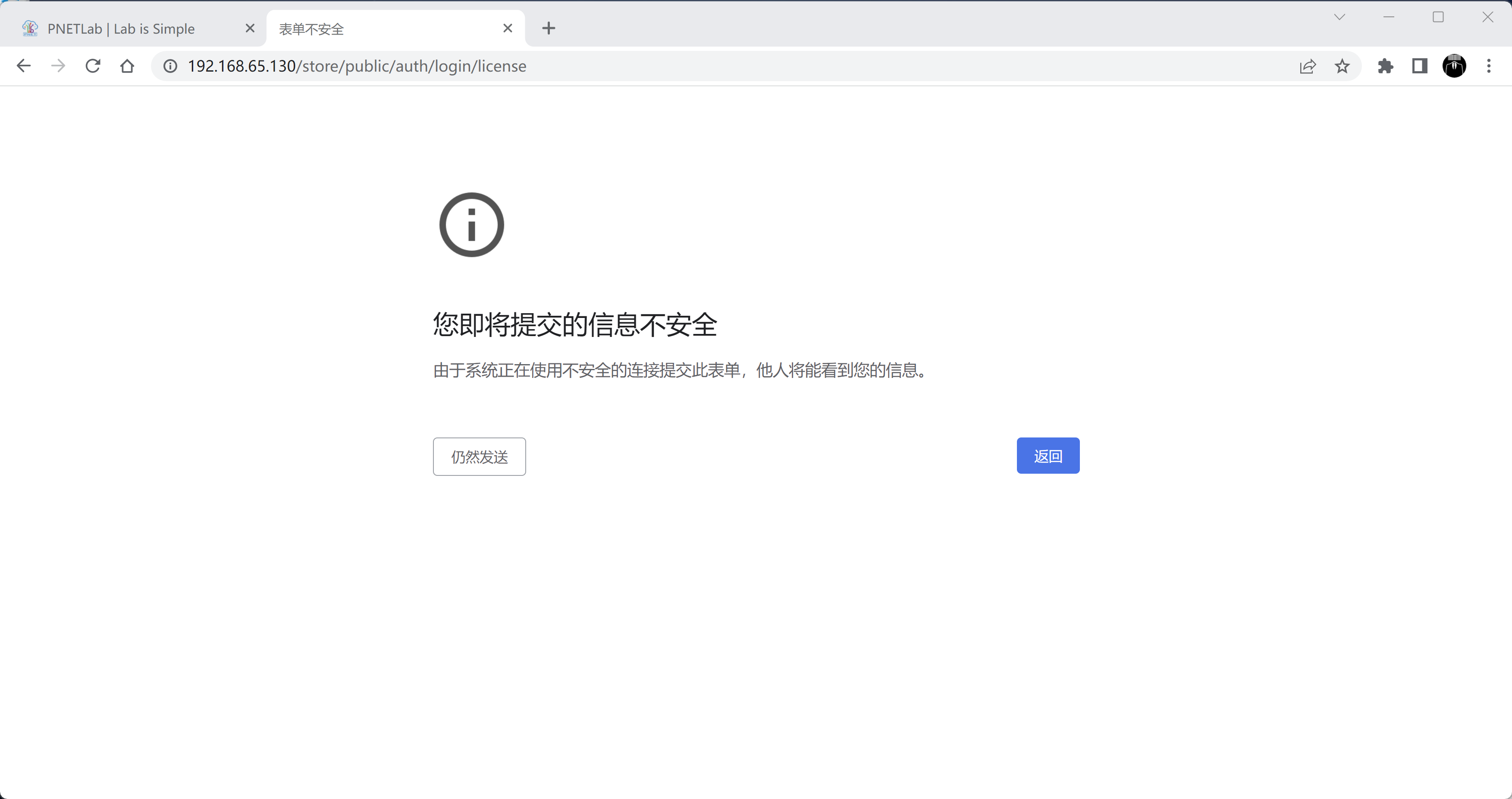

17.出现警告页面，忽略警告。点击仍然发送

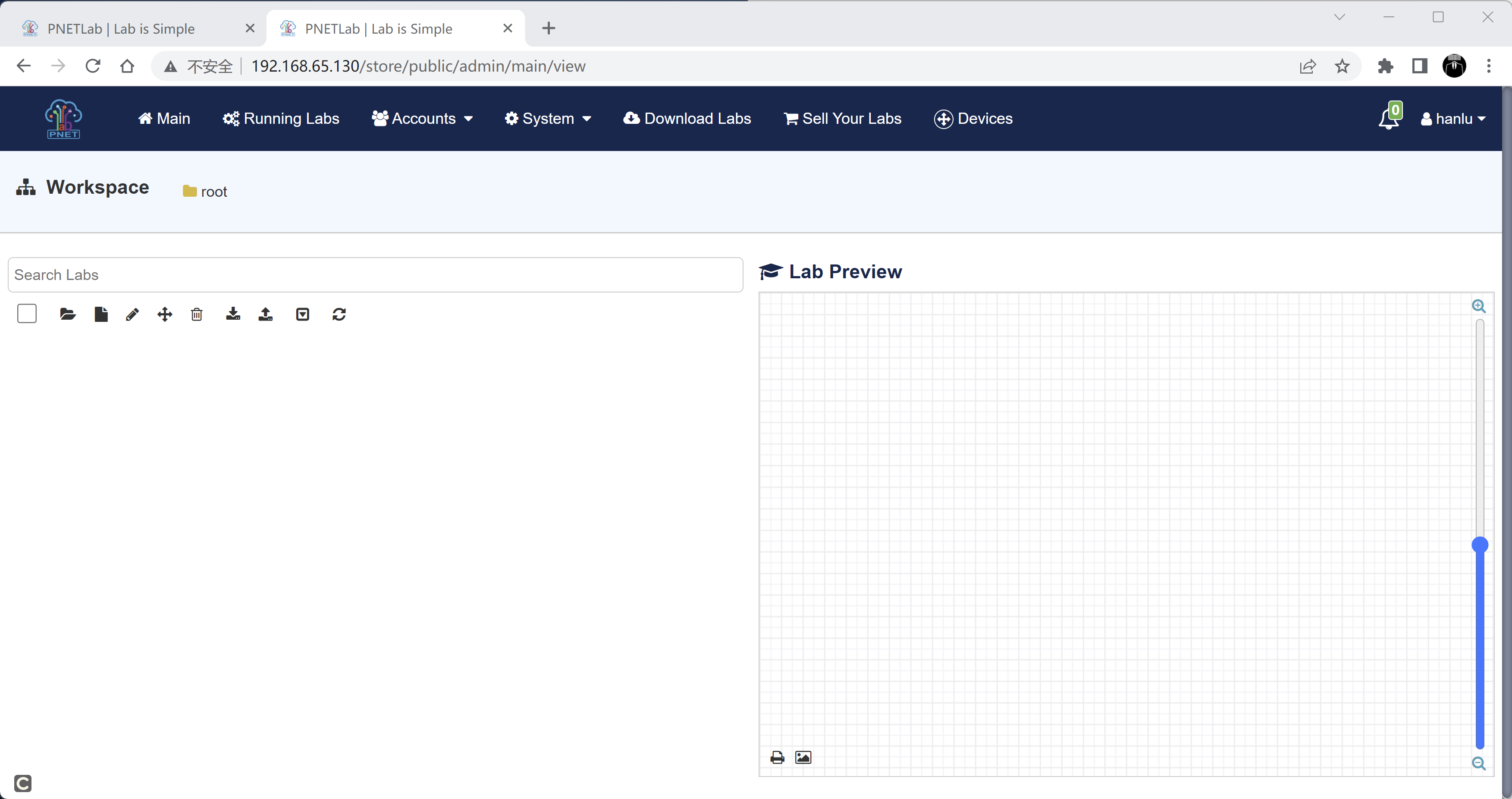

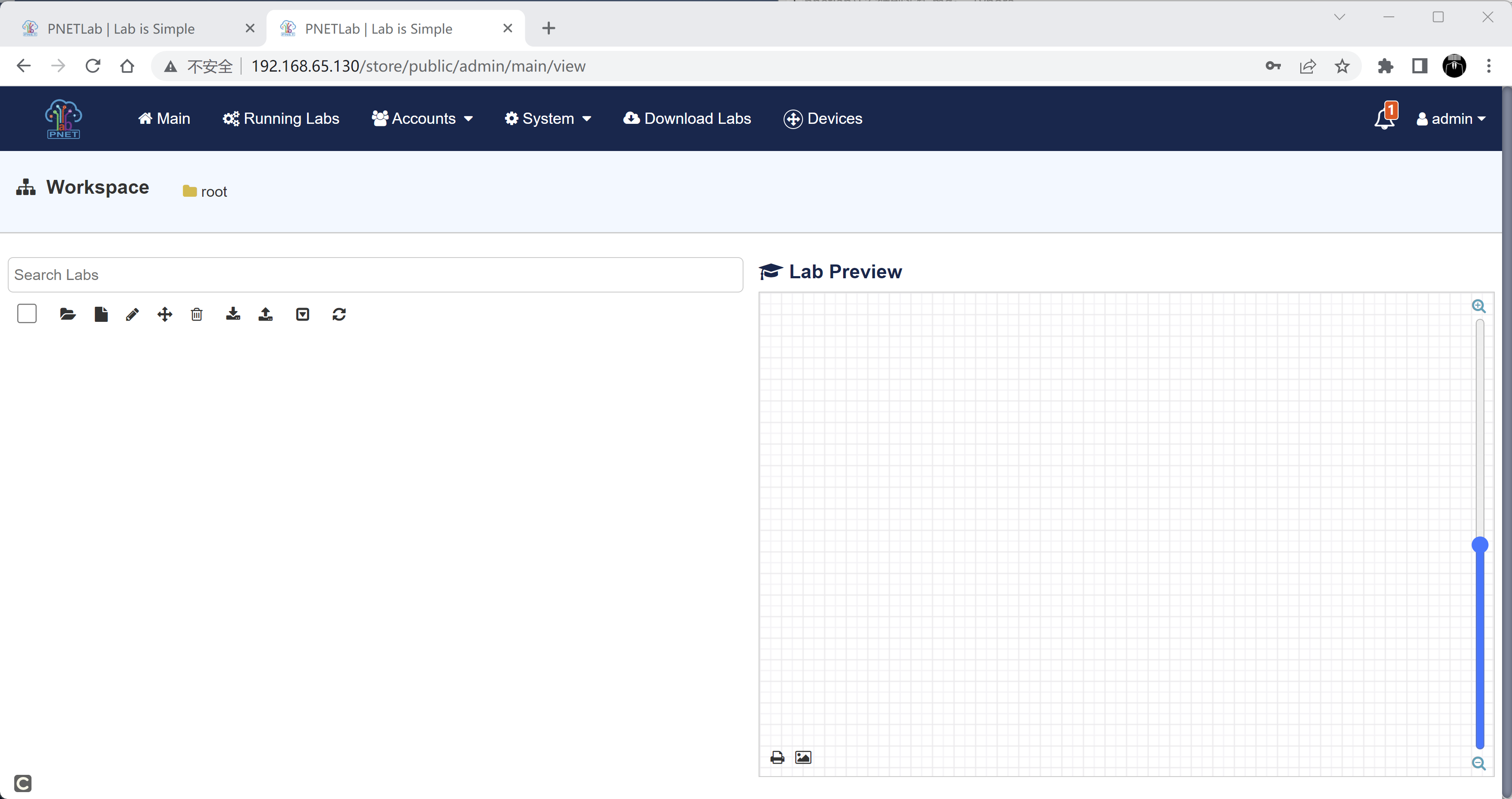

18.在此页面可以完成创建拓扑等操作，至此在线模式登录成功。
19.离线模式和在线模式功能并无区别，除了无法访问PNETLab自带的拓扑商店，下载其他用户设计好的拓扑。如果想启用离线模式必须先处于在线模式更改系统设置。

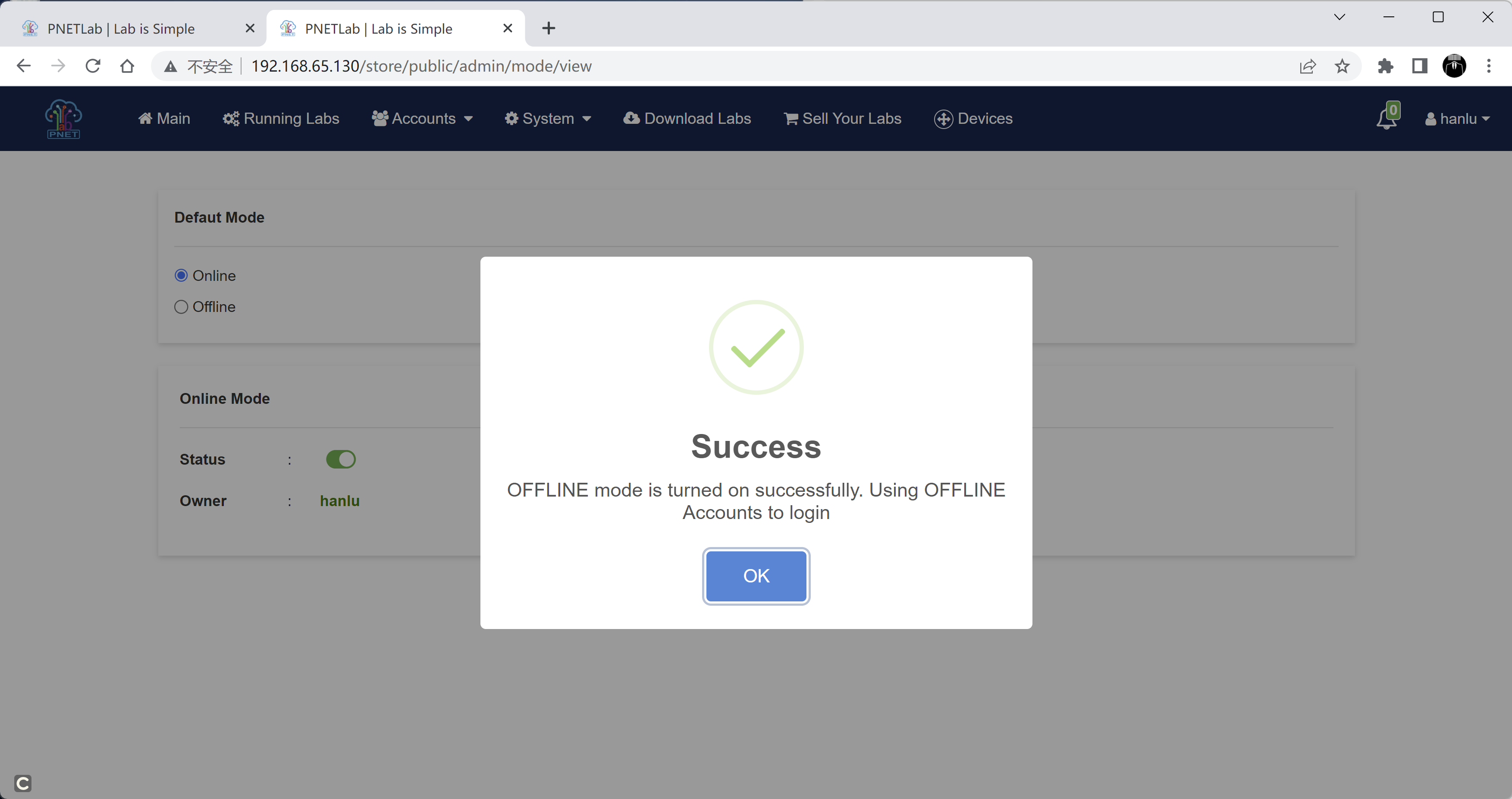

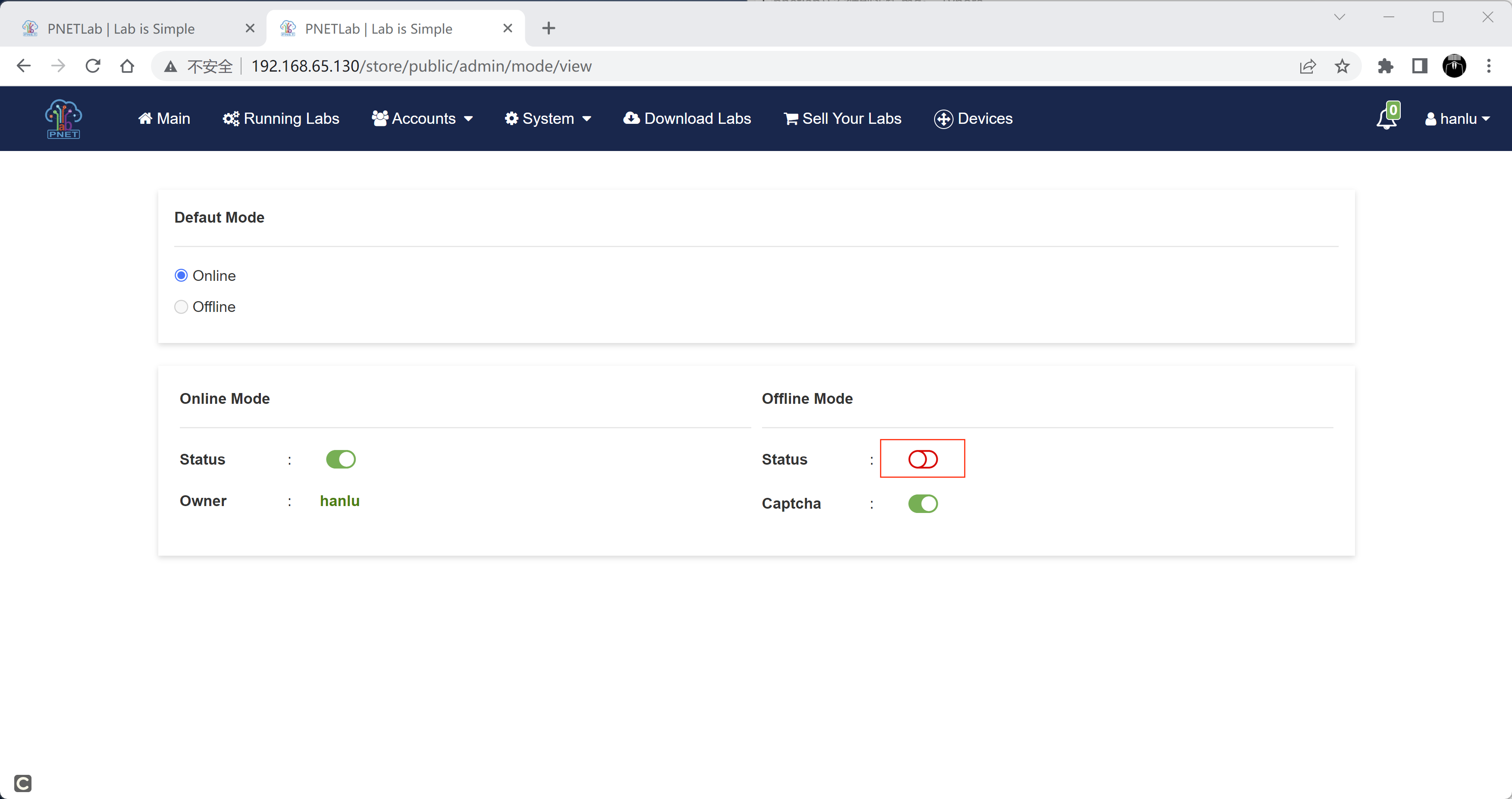

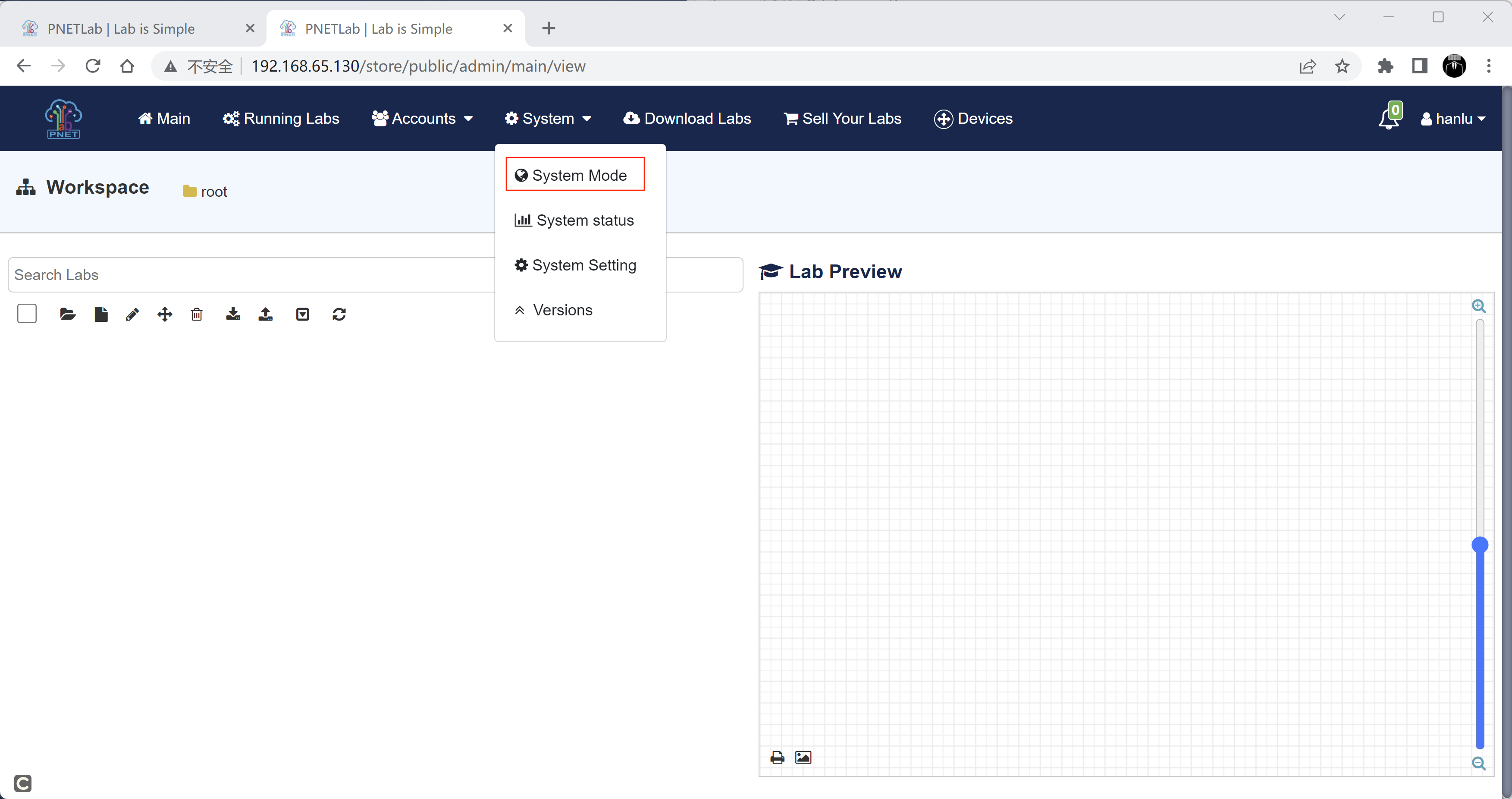

20.开启离线模式

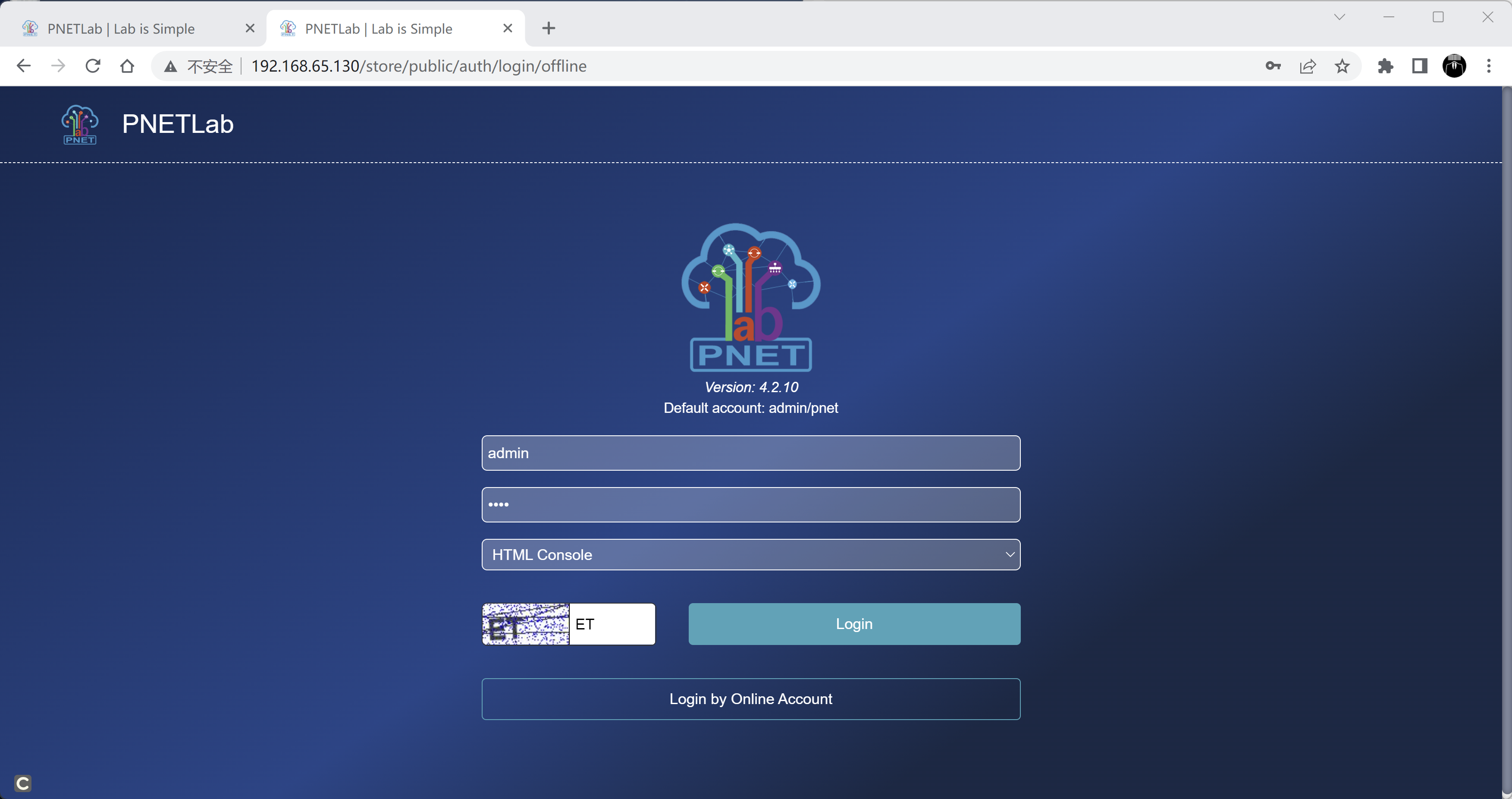

21.退出登录，页面变更为离线模式登录页面。再此页面用户名默认为admin密码为pnet默认Console选择为HTML Console。输入验证码，点击Login。即可登录离线模式。
